OBSAH tretieho dielu PRÍRUČKY PRE PROJEKTOVANIE A NÁVRH NGA

V polovici decembra  2017 vyjde v poradí už tretia sada vkladaných listov Príručky pre projektovanie a návrh NGA sietí, ktorá obsahuje nasledujúce tri kapitoly :

---

5.	5. kapitola príručky NGA je venovaná problematike Označovanie a vytyčovanie podzemných optických sietí (celkom 16 strán).
6.	6. kapitola príručky nesie názov Pasívne optické splittre v optických sieťach bod–multibod (celkom 20 strán).
7.	7. kapitola rieši problematiku Zemných optických káblov (celkom 54 strán).

---

Tretia vydaná časť je rovnako ako dve predchádzajúce samostatnou sadou listov, ktoré si založíte do šanónu, ktorý bol súčasťou 1. časti, 3. sada má 90 strán / 45 listov. Navyše obsahuje samolepku s obsahom 2. a 3. časti, ktorú je možné nalepiť na vnútornú stranu šanónu.

---

---

Označovanie a vytyčovanie podzemných optických sietí

Táto kapitola se venuje problematike označovania a následného vytyčovania podzemných optických sietí. Podrobne rieši problematiku elektromagnetických markrov (EMS), ich funkcie a použitie. Obsahuje návod na voľbu vhodného markra, hlavné inštalačné zásady pre osadzovanie markrov a kapitolu venovanú vyhľadávaniu markrov, čítaniu a zapisovaniu údajov do iD markrov a rad ďalších informácií. Kapitola sa zaoberá aj použitím optických káblov s metalickými prvkami, chrániček s metalickými prvkami, využitím súběžných trás pre vytyčovanie káblov a krátko sa zmieňuje aj o nadzemných vytyčovacích bodoch. Nadväzuje na 4.kapitolu (súčasť II. časti) venovanú problematike spojok a rozvádzačov.

Pasívne optické splittre v optických sieťach bod–multibod

Dalšia, 6. kapitola, podrobne rozoberá problematiku pasívnych optických splittrov. V úvodnej časti je predstavený princíp fungovania pasívnych optických splittrov, konštrukcia a technológia výroby FBT a PLC splittrov. Pomerne rozsiahla kapitola je venovaná problematike mechanického prevedenia splittrov, t.j. prevedenia jednotlivých housingov splittrov, vrátane kovového housingu, ABS housingu a LGX housingu. V tejto kapitole sú taktiež v krátkosti spomenuté i predinštalované varianty splittrov,či už v optických kazetách, rozvádzačoch alebo v moduloch modulárnych rozvádzačov.
Ďalší, pomerne rozsiahly text je venovaný prenosovým parametrom pasívnych optických splittrov a ďalším aspektom podstatným pre objednanie splittrov. Kapitola nadväzuje na 4.kapitolu venovanú problematike spojok a rozvádzačov.

Zemné optické káble

Posledná, 7.kapitola, podrobne rozoberá problematiku optických káblov používaných v podzemných inštaláciách. V úvode kapitoly je rozdelenie jednotlivých optických káblov z pohľadu ich konštrukcie a spôsobu inštalácie. Následne sú detailne predstavené jednotlivé konštrukcie optických káblov, optických vláknových zväzkov, Central Tube a Loose Tube konštrukcie optických mikrokáblov a káblov, konštrukcie káblov s drážkovaným jadrom (Slotted Core) a ďalšie konštrukcie optických káblov.

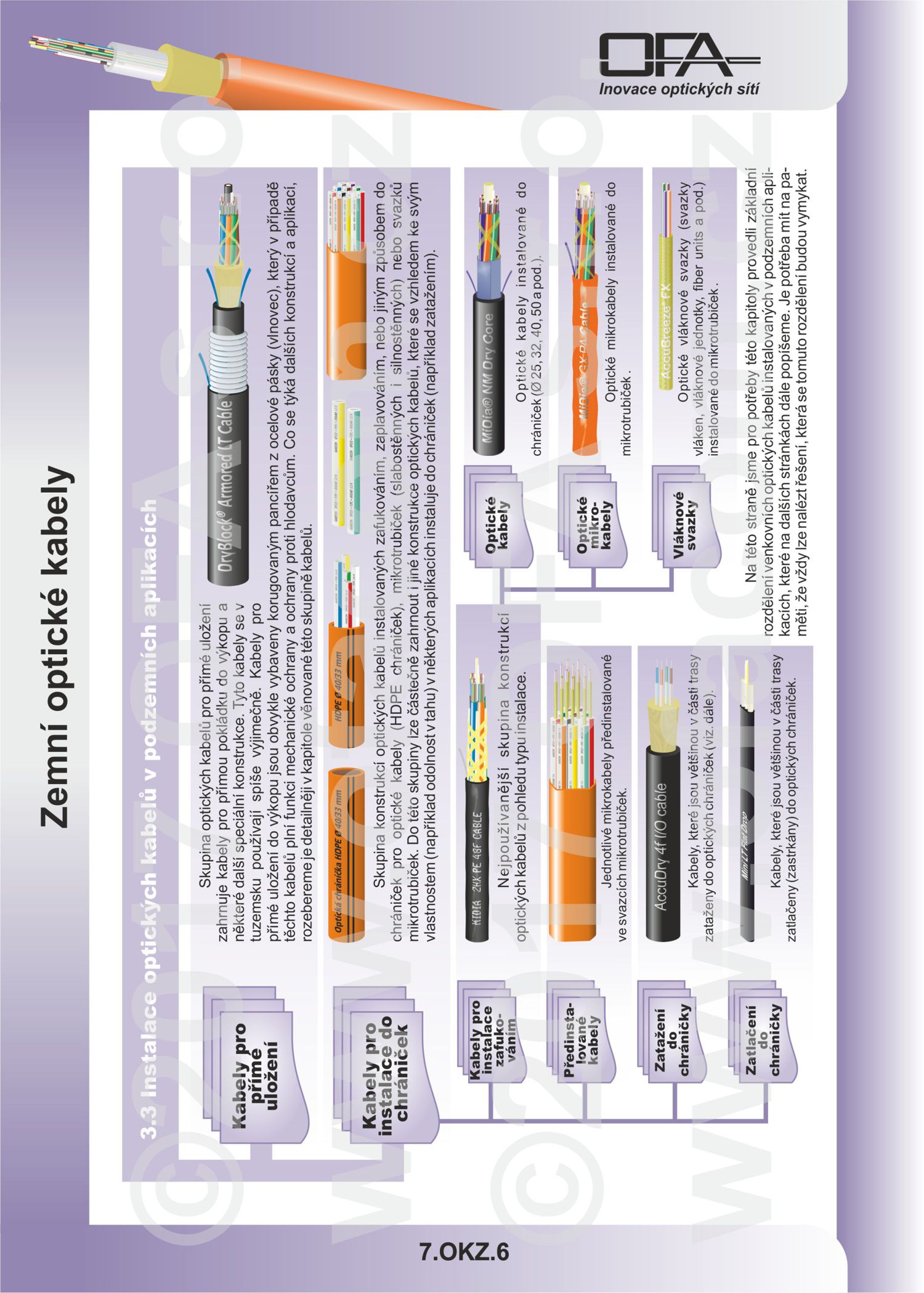

Nasleduje rozsiahla kapitola venovaná spôsobom inštalácie jednotlivých káblov. Sú tu spomenuté káble určené na priame uloženie do výkopu (u nás neobvyklá aplikácia), prevládajúce inštalácie káblov zafukovaných do optických chráničiek a mikrotrubičiek, varianta predinštalovaných káblov v chráničkách a v závere sú uvedené príklady optických káblov vhodných na zaťahovanie a zatlačovanie do chráničky.
Rozsiahla časť je venovaná problematike zásad pre návrh káblových trás, dodržiavanie dovolených polomerov ohybu, zásady pre vytváranie káblových rezerv, tesnenie a označovanie optických káblov.

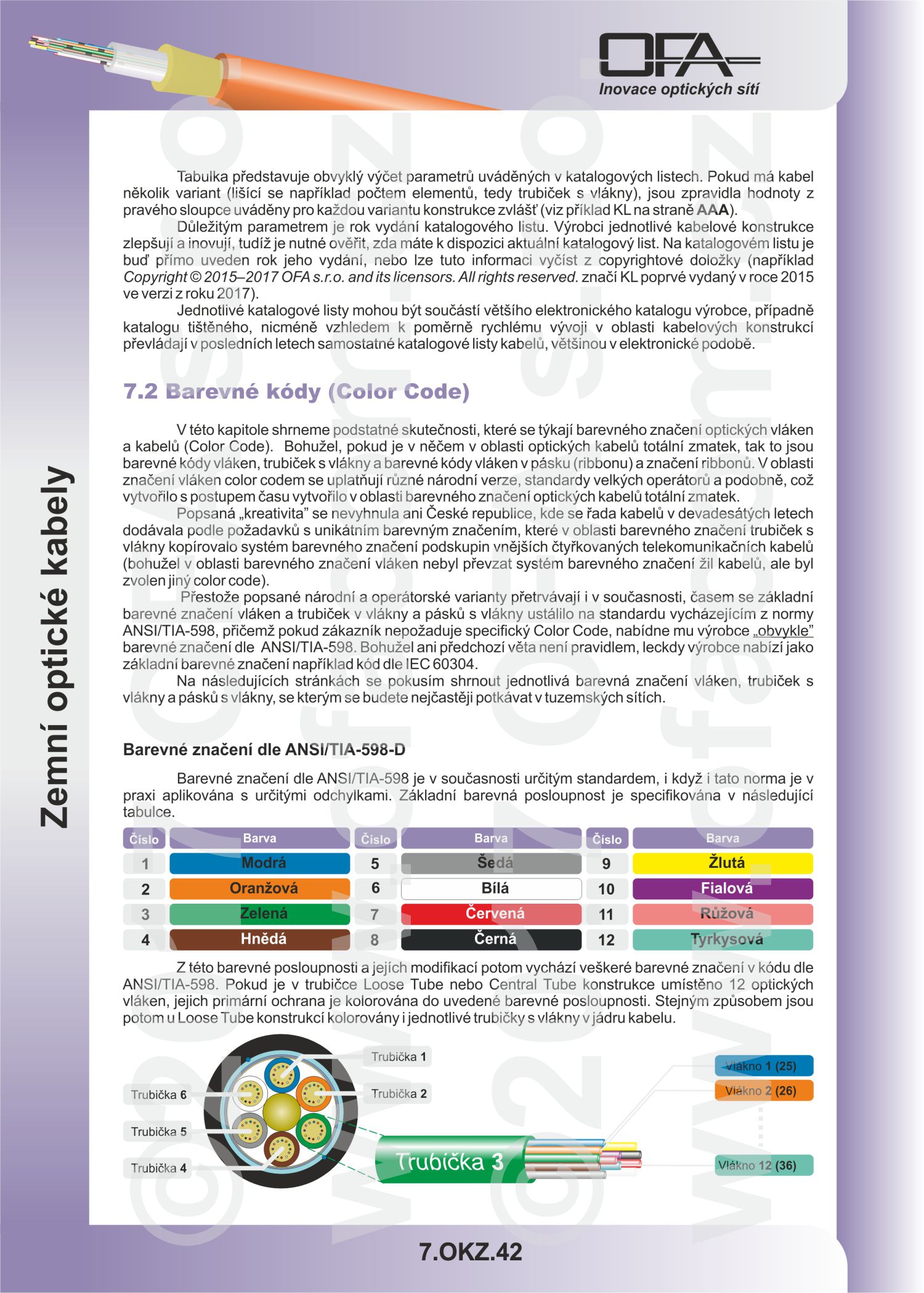

Ďalšia kapitola sa venuje farebnému značeniu vlákien a buffrov a vláknových ribbonov (Color Code) a rozoberá nejpoužívanejšie varianty farebných kódov optických vláken, buffrov, vlákien v ribbonoch a poradie ribbonov -v podmienkach nášho regiónu.
Na konci kapitoly sú uvedené výrobné dĺžky, balenie a dodávka káblov.

III. čast príručky je k dispozícii od januára 2018.
