Trasovanie mikrotrubiček a vyhľadávanie závad na trubičke.

OFA s.r.o. zverejnila video s návodom na použitie prvkov Vesala pre trasovanie mikrotrubiček v podzemných inštaláciách a jednoduché vyhľadanie závady na inštalovanej trubičke. V tomto prípade je video zamerané na inštalácie mikrotrubiček v prístupových sieťach a kde je použité veľké množstvo mikrotrubiček na relatívne krátke vzdialenosti.

Video okrem tejto stránky nájdete v OFAPedii v sekcii výukové videá, možno ho nájsť aj priamo na YouTube.

Video zobrazuje dve metódy trasovania prázdnej mikrotrubičky. Pomocou laminátového inštalačného pera s kovovou dušou. Pero zasunieme do mikrotrubičky a na druhý koniec (vodivú koncovku pera) pripojíme generátor. Druhý výstup generátora musí byť uzemnený. Trasovanie potom vykonáme pomocou bežnej hľadačky s pracovnou frekvenciou 33 kHz.

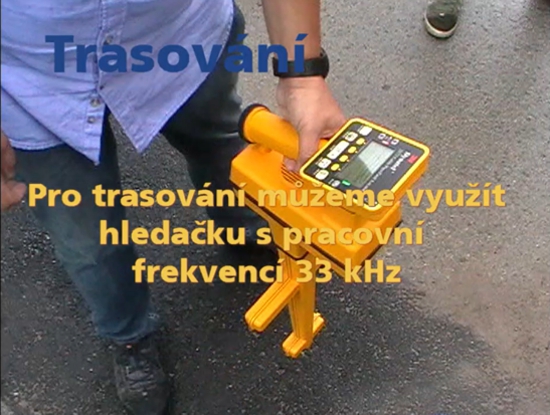

Na obrázku je znázornené trasovanie pomocou hľadačky 3M s pracovnou frekvenciou 33 kHz. K trasovaniu môžu byť samozrejme použité aj iné lokátory s touto pracovnou frekvenciou.

Ďalšou metódou trasovania trubičky popísanou vo videu je trasovanie pomocou tenkého "low friction" kábla. Tieto káble sa bežne používajú vo vnútorných inštaláciách optických sietí FTTH pre pripájanie zákazníkov. Kábel má minimálny prierez a je opatrený plášťom s nízkym súčiniteľom trenia (Low Friction), ktorý ho předurčije pre jednoduchú inštaláciu zastrkáním do existujúcej chráničky.

Káble sa vytábí v dielektrickej variante a vo variante s kovovými ťahovými prvkami. Pre trasovanie je nutné užiť variantu s kovovými prvkami. Oba prvky na konci spájíme a tým vytvoríme slučku. Potom kábel zasunieme o mikrotrubičky. Na druhý koniec kábla pripojíme oba výstupy generátora a trasovanie vykonáme pomocou lokátora Vesala CL43.

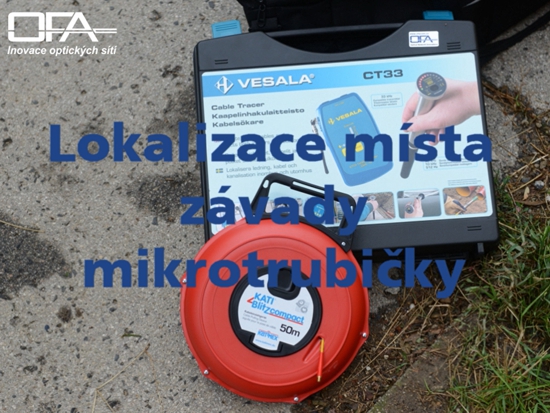

Druhá časť videa je potom venovaná nájdenie neprůchodného alebo zúženého miesta na trase miktortubičky.
K tomu slúži sondy s vysielačom, ktoré možno do miesta poruchy zafúknuť pomocou stlačeného vzduchu, alebo - v prípade krátkych trás v prístupových sieťach - zatlačiť upevnené na špičke laminátového pera.

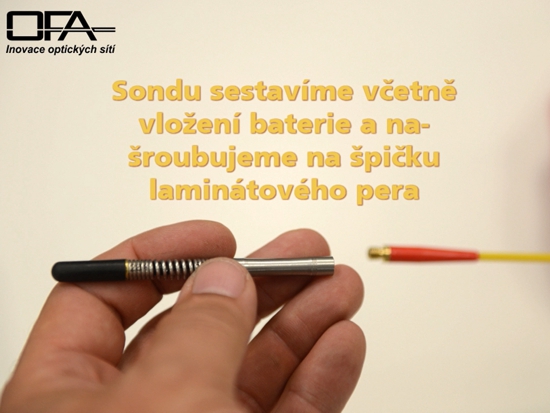

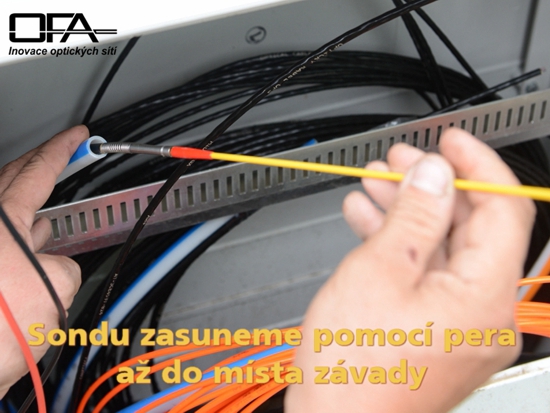

Sondu s vysielačom zostavíme vrátane vložení batérie (čím sa sonda aktivuje) a priskrutkujeme na laminátové pero. Možno vyberať z celej rozmerovej rady týchto sond. Aktivovanú sondu následne zasunieme pomocou pera až do miesta závady (nepriechodné trubičky, prerušené trubičky, úzkych profilov a podobne). Zasunutie sondy je znázornené na obrázku nižšie.

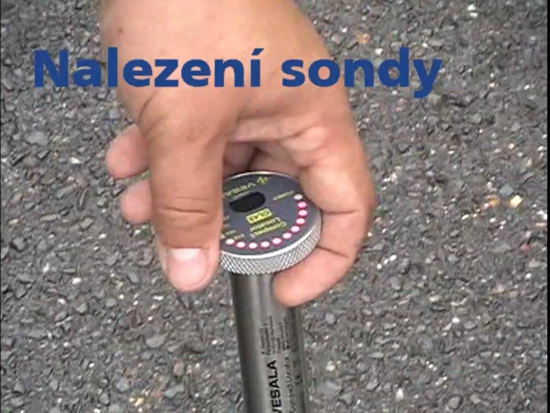

Sonda je pružná a možno ju ohnúť, čo uľahčuje inštaláciu v mieste ohybov mikrotrubičky. Po zasunutí sondy do miesta závady ju vyhľadáme na povrchu pomocou lokátora Vesala CL43. Tým lokalizujeme miesto závady na trubičke a môžeme ju následne opraviť.

OFA s.r.o. je pre český a slovenský trh výhradným zastúpením fínskej spoločnosti Vesala, ktorá sa dlhodobo zaoberá vyhľadávaním trás, káblov, trubičiek, výrobou kalibračných sond s vysielačom pre optické siete, príslušenstvo pre meranie a údržbu metalických oznamovacích sietí a radom ďalších prvkov. České katalógy produktov Vesala nájdete v sekcii produkty / vytyčovanie sietí na našom webe ofacom.sk.
